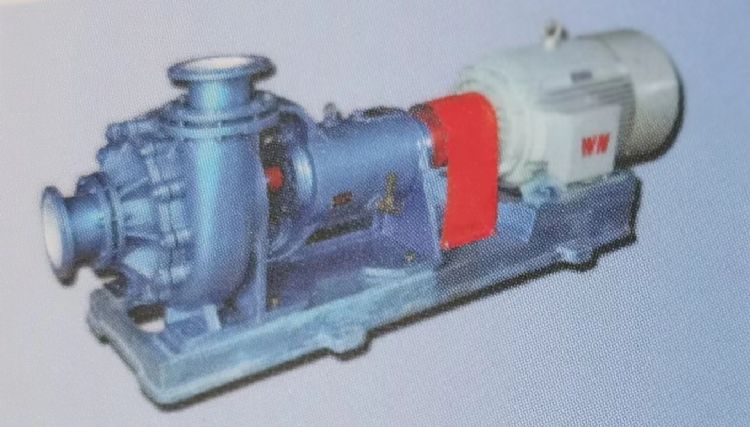

UHB-ZK-JS1系列耐腐耐磨泵

　　UHB-ZK-JS1系列是一种适用于输送高浓度料浆的耐腐耐磨离心泵，其过流部件采用改性超高分子聚乙烯（UHMWPE)材料衬塑成型，钢衬结构既保持产品结构强度又具有好的耐温耐腐性，同时配套JS1型无冷却水负压密封使该泵能适应输送高浓度料浆和其他各种工况，如输送酸、碱性清液或料浆，冶炼行业各种腐蚀性矿浆，硫酸行业各类稀酸，环保行业各类污水等。该泵既耐磨损又耐腐蚀，使用范围十分广泛。

　　①独特的密封优势：配置使用了专利新型密封----JS1型负压密封，外设风冷体系，泵运行时，泵机的独特的内部结构能将轴密封部抽吸成真空负压状态，在风冷体系的作用下，使轴密封不用加注冷却水也可安全运行，而且该密封不仅可以适用于酸碱类介质，还可以适用清液和料浆的输送。

　　②其次UHB-ZK-JS1型泵机的叶轮采用背叶片+浆液循环通道结构，使得轴密封部位的流体的流动性增加，有效冷却了泵机的机封部位，消除了机封部位浆液升温易损坏的不足，提高了输送浓浆的离心泵组合机封的使用寿命，达到了本发明的目的。

③主要优点：1、结构简单、重量轻、拆装方便。2、耐磨性好，使用寿命长。3、价格经济，节省成本。

上述优点有效提升了防腐耐磨离心泵的安全使用性能。

二. 技术性能、适用范围及典型应用岗位

　　2.1 技术性能
　　①参数范围：吸入口通径DN32mm～300mm，流量范围3-1500m³/h任选，最低扬程5m(压力为0.05MPa)，最高扬程70m(压力为0.7MPa以内），根据不同规格选定。

②密封形式：JS1免加冷却水密封为公司优势专利技术，其他密封形式可根据型号说明选择。

　　2.2 典型的应用行业与岗位
　　● 有色金属湿法冶炼工艺中的各类磨蚀性要求高的浆体的输送。例如：锌冶炼中的浓密机底流泥，铜、金、镍、钴湿法冶炼中的阳极泥，以及钒、稀土等各类有色金属湿法冶炼工艺流程中的磨蚀性、磨蚀性矿浆的输送。

● 环保工程中的渣浆泵的输送，例如烟气脱硫工程中的排渣输送，酸碱中和体系中的石灰浆输送，各类泥浆、废渣泵的输送。

　　● 洗煤、选矿中的矿浆的输送。
　　● 非金属矿产加工中的高岭土、膨润土、白土浆体的输送。
　　● 颜料、涂料生产中的钛白粉浆、铁红粉料浆等物料的输送。
　　● 其他各种磨蚀性要求高的浆体的输送。
　　

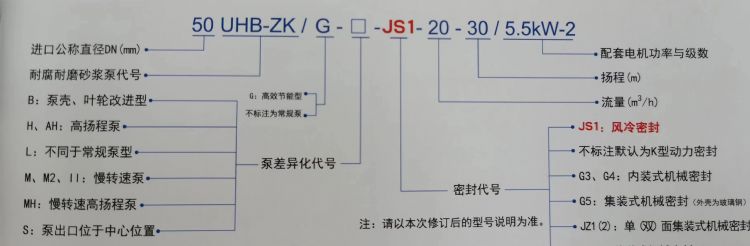

三. 泵的型号含义说明

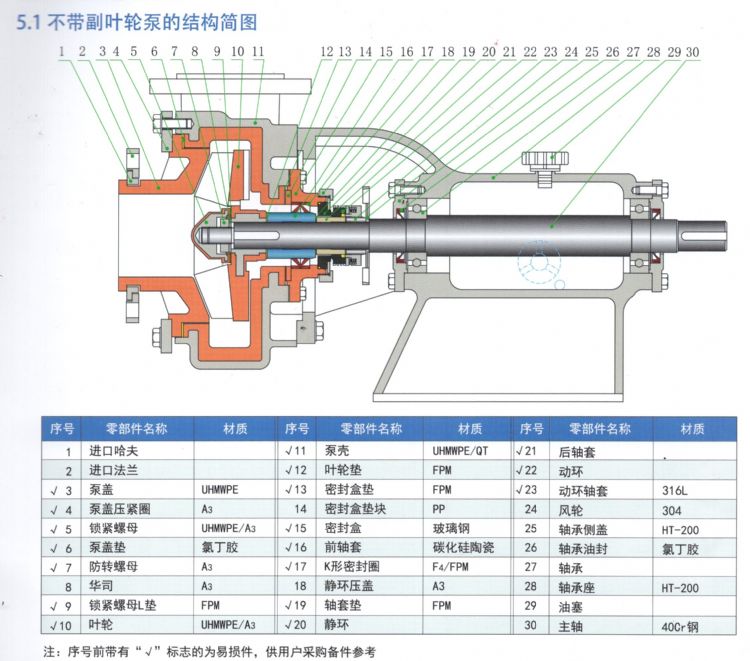

四. 泵的结构简图与零部件表

五. 泵的性能参数表

序号	型号	流量 (m3/h)	扬程 (m)	转速 (r/min)	功率	进出口直径 (mm×mm)
序号	型号	流量 (m3/h)	扬程 (m)	转速 (r/min)	配备电机	进出口直径 (mm×mm)
1	32UHB-ZK-JS1-3-13	3	13	2900	0.75	32×25
2	32UHB-ZK-JS1-3-18	3	18	2900	1.1	32×25
3	32UHB-ZK-JS1-5-12	5	12	2900	0.75	32×25
4	32UHB-ZK-JS1-5-15	5	15	2900	1.1	32×25
5	32UHB-ZK-JS1-5-20	5	20	2900	1.5	32×25
6	32UHB-ZK-JS1-5-25	5	25	2900	2.2	32×25
7	32UHB-ZK-JS1-7-10	7	10	2900	0.75	32×25
8	32UHB-ZK-JS1-8-12	8	12	2900	1.1	32×25
9	32UHB-ZK-JS1-8-18	8	18	2900	1.5	32×25
10	32UHB-ZK-JS1-8-23	8	23	2900	2.2	32×25
11	32UHB-ZK-JS1-10-15	10	15	2900	1.5	32×25
12	32UHB-ZK-JS1-10-20	10	20	2900	2.2	32×25
13	32UHB-ZK-JS1-12-16	12	16	2900	2.2	32×25
14	40UHB-ZK-JS1-10-18	10	18	2900	2.2	40×32
15	40UHB-ZK-JS1-10-25	10	25	2900	3	40×32
16	40UHB-ZK-JS1-10-30	10	30	2900	3	40×32
17	40UHB-ZK-JS1-15-15	15	15	2900	2.2	40×32
18	40UHB-ZK-JS1-15-20	15	20	2900	3	40×32
19	40UHB-ZK-JS1-15-25	15	25	2900	3	40×32
20	40UHB-ZK-JS1-18-20	18	20	2900	3	40×32
21	40UHB-ZK-JS1-20-10	20	10	2900	3	40×32
22	50UHB-ZK-JS1-10-35	10	35	2900	4	50×40
23	50UHB-ZK-JS1-12-40	12	40	2900	5.5	50×40
24	50UHB-ZK-JS1-15-24	15	24	2900	4	50×40
25	50UHB-ZK-JS1-15-32	15	32	2900	5.5	50×40
26	50UHB-ZK-JS1-15-43	15	43	2900	7.5	50×40
27	50UHB-ZK-JS1-20-15	20	15	2900	3	50×40
28	50UHB-ZK-JS1-20-20	20	20	2900	4	50×40
29	50UHB-ZK-JS1-20-30	20	30	2900	5.5	50×40
30	50UHB-ZK-JS1-25-15	25	15	2900	4	50×40
31	50UHB-ZK-JS1-25-28	25	28	2900	5.5	50×40
32	50UHB-ZK-JS1-30-15	30	15	2900	4	50×40
33	65UHB-ZK-JS1-25-35	25	35	2900	7.5	65×50
34	65UHB-ZK-JS1-30-20	30	20	2900	5.5	65×50
35	65UHB-ZK-JS1-30-25	30	25	2900	7.5	65×50
36	65UHB-ZK-JS1-30-32	30	32	2900	7.5	65×50
37	65UHB-ZK-JS1-35-20	35	20	2900	5.5	65×50
38	65UHB-ZK-JS1-35-25	35	25	2900	7.5	65×50
39	65UHB-ZK-JS1-40-15	40	15	2900	5.5	65×50
40	65UHB-ZK-JS1-40-20	40	20	2900	7.5	65×50
41	65UHB-ZK-H-JS1-10-40	10	40	2900	5.5	65×50
42	65UHB-ZK-H-JS1-10-50	10	50	2900	7.5	65×50
43	65UHB-ZK-H-JS1-10-55	10	55	2900	11	65×50
44	65UHB-ZK-H-JS1-15-45	15	45	2900	7.5	65×50
45	65UHB-ZK-H-JS1-20-50	20	50	2900	11	65×50
46	65UHB-ZK-H-JS1-25-45	25	45	2900	11	65×50
47	65UHB-ZK-H-JS1-25-55	25	55	2900	15	65×50
48	65UHB-ZK-H-JS1-30-40	30	40	2900	11	65×50
49	65UHB-ZK-H-JS1-30-50	30	50	2900	15	65×50
50	65UHB-ZK-H-JS1-35-45	35	45	2900	15	65×50
51	80UHB-ZK-JS1-35-20	35	20	2900	7.5	80×65
52	80UHB-ZK-JS1-35-30	35	30	2900	11	80×65
	80UHB-ZK-JS1-35-40	35	40	2900	11	80×65
54	80UHB-ZK-JS1-35-50	35	50	2900	15	80×65
55	80UHB-ZK-JS1-40-20	40	20	2900	7.5	80×65
56	80UHB-ZK-JS1-40-30	40	30	2900	11	80×65
57	80UHB-ZK-JS1-40-40	40	40	2900	15	80×65
58	80UHB-ZK-JS1-40-50	40	50	2900	15	80×65
59	80UHB-ZK-JS1-45-18	45	18	2900	7.5	80×65
60	80UHB-ZK-JS1-45-35	45	35	2900	11	80×65
61	80UHB-ZK-JS1-45-50	45	50	2900	15	80×65
62	80UHB-ZK-JS1-45-60	45	60	2900	22	80×65
63	80UHB-ZK-JS1-50-15	50	15	2900	7.5	80×65
64	80UHB-ZK-JS1-50-30	50	30	2900	11	80×65
65	80UHB-ZK-JS1-50-40	50	40	2900	15	80×65
66	80UHB-ZK-JS1-50-45	50	45	2900	18.5	80×65
67	80UHB-ZK-JS1-55-40	55	40	2900	18.5	80×65
68	100UHB-ZK-JS1-50-50	50	50	2900	18.5	100×80
69	100UHB-ZK-JS1-50-58	50	58	2900	22	100×80
70	100UHB-ZK-JS1-60-30	60	30	2900	15	100×80
71	100UHB-ZK-JS1-60-40	60	40	2900	18.5	100×80
72	100UHB-ZK-JS1-60-50	60	50	2900	22	100×80
73	100UHB-ZK-JS1-70-30	70	30	2900	18.5	100×80
74	100UHB-ZK-JS1-70-40	70	40	2900	22	100×80
75	100UHB-ZK-JS1-70-45	70	45	2900	30	100×80
76	100UHB-ZK-JS1-80-15	80	15	2900	11	100×80
77	100UHB-ZK-JS1-80-25	80	25	2900	15	100×80
78	100UHB-ZK-JS1-80-30	80	30	2900	18.5	100×80
79	100UHB-ZK-JS1-80-40	80	40	2900	22	100×80
80	100UHB-ZK-JS1-80-50	80	50	2900	30	100×80
81	100UHB-ZK-JS1-100-20	100	20	2900	15	100×80
82	100UHB-ZK-JS1-100-25	100	25	2900	18.5	100×80
83	100UHB-ZK-JS1-100-30	100	30	2900	22	100×80
84	100UHB-ZK-JS1-100-40	100	40	2900	30	100×80
85	100UHB-ZK-JS1-100-50	100	50	2900	37	100×80
86	100UHB-ZK-JS1-120-15	120	15	2900	18.5	100×80
87	100UHB-ZK-JS1-120-25	120	25	2900	22	100×80
88	100UHB-ZK-JS1-120-35	120	35	2900	30	100×80
89	100UHB-ZK-JS1-140-10	140	10	2900	18.5	100×80
90	100UHB-ZK-JS1-140-15	140	15	2900	22	100×80
91	100UHB-ZK-JS1-140-28	140	28	2900	30	100×80
92	100UHB-ZK-JS1-145-28	145	28	2900	37	100×80
93	100UHB-ZK-AH-JS1-40-70	40	70	2900	22	100×80
94	100UHB-ZK-AH-JS1-50-70	50	70	2900	30	100×80
95	100UHB-ZK-AH-JS1-60-65	60	65	2900	30	100×80
96	100UHB-ZK-AH-JS1-70-60	70	60	2900	37	100×80
97	100UHB-ZK-AH-JS1-80-55	80	55	2900	30	100×80
98	100UHB-ZK-AH-JS1-80-60	80	60	2900	37	100×80
99	125UHB-ZK-JS1-100-40	100	40	2900	30	125×100
100	125UHB-ZK-JS1-100-50	100	50	2900	37	125×100
101	125UHB-ZK-JS1-120-25	120	25	2900	22	125×100
102	125UHB-ZK-JS1-120-35	120	35	2900	30	125×100
103	125UHB-ZK-JS1-120-40	120	40	2900	37	125×100
104	125UHB-ZK-JS1-140-20	140	20	2900	22	125×100
105	125UHB-ZK-JS1-140-25	140	25	2900	30	125×100
106	125UHB-ZK-JS1-140-35	140	35	2900	37	125×100
107	65UHB-ZK-M2-JS1-10-30	10	30	1450	3	65×50
108	65UHB-ZK-M2-JS1-15-15	15	15	1450	3	65×50
109	65UHB-ZK-M2-JS1-20-20	20	20	1450	4	65×50
110	65UHB-ZK-M2-JS1-20-30	20	30	1450	5.5	65×50
111	65UHB-ZK-M2-JS1-30-20	30	20	1450	5.5	65×50
112	65UHB-ZK-M2-JS1-30-30	30	30	1450	7.5	65×50
113	65UHB-ZK-M2-JS1-35-15	35	15	1450	5.5	65×50
114	65UHB-ZK-M2-JS1-35-25	35	25	1450	7.5	65×50
115	65UHB-ZK-M2-JS1-40-20	40	20	1450	7.5	65×50
116	65UHB-ZK-MH-JS1-10-40	10	40	1450	4	65×50
117	65UHB-ZK-MH-JS1-20-35	20	35	1450	5.5	65×50
118	65UHB-ZK-MH-JS1-20-40	20	40	1450	7.5	65×50
119	65UHB-ZK-MH-JS1-30-35	30	35	1450	7.5	65×50
120	65UHB-ZK-MH-JS1-30-40	30	40	1450	11	65×50
121	80UHB-ZK-II-JS1-30-35	30	35	1450	7.5	80×65
122	80UHB-ZK-II-JS1-40-30	40	30	1450	11	80×65
123	80UHB-ZK-II-JS1-40-35	40	35	1450	11	80×65
124	80UHB-ZK-II-JS1-45-32	45	32	1450	11	80×65
125	80UHB-ZK-II-JS1-50-30	50	30	1450	11	80×65
126	80UHB-ZK-M-JS1-20-50	20	50	1450	11	80×65
127	80UHB-ZK-M-JS1-30-50	30	50	1450	15	80×65
128	80UHB-ZK-M-JS1-30-60	30	60	1450	18.5	80×65
129	80UHB-ZK-M-JS1-40-40	40	40	1450	15	80×65
130	80UHB-ZK-M-JS1-40-50	40	50	1450	18.5	80×65
131	80UHB-ZK-M-JS1-40-60	40	60	1450	22	80×65
132	80UHB-ZK-M-JS1-50-56	50	56	1450	30	80×65
133	80UHB-ZK-M-JS1-60-55	60	55	1450	30	80×65
134	100UHB-ZK-II-JS1-60-35	60	35	1450	15	100×80
135	100UHB-ZK-II-JS1-70-30	70	30	1450	15	100×80
136	100UHB-ZK-II-JS1-70-35	70	35	1450	18.5	100×80
137	100UHB-ZK-II-JS1-80-30	80	30	1450	18.5	100×80
138	100UHB-ZK-II-JS1-80-35	80	35	1450	22	100×80
139	100UHB-ZK-II-JS1-100-30	100	30	1450	22	100×80
140	100UHB-ZK-M-JS1-50-70	50	70	1450	30	100×80
141	100UHB-ZK-M-JS1-60-65	60	65	1450	30	100×80
142	100UHB-ZK-M-JS1-80-40	80	40	1450	22	100×80
143	100UHB-ZK-M-JS1-80-50	80	50	1450	30	100×80
144	100UHB-ZK-M-JS1-80-60	80	60	1450	37	100×80
145	100UHB-ZK-M-JS1-100-40	100	40	1450	30	100×80
146	100UHB-ZK-M-JS1-100-50	100	50	1450	37	100×80
147	100UHB-ZK-M-JS1-100-60	100	60	1450	45	100×80
148	100UHB-ZK-M-JS1-120-50	120	50	1450	45	100×80
149	125UHB-ZK-II-JS1-80-35	80	35	1450	18.5	125×100
150	125UHB-ZK-II-JS1-90-33	90	33	1450	22	125×100
151	125UHB-ZK-II-JS1-90-38	90	38	1450	22	125×100
152	125UHB-ZK-II-JS1-100-30	100	30	1450	22	125×100
153	125UHB-ZK-II-JS1-110-36	110	36	1450	30	125×100
154	125UHB-ZK-II-JS1-120-28	120	28	1450	22	125×100
155	125UHB-ZK-II-JS1-120-33	120	33	1450	30	125×100
156	125UHB-ZK-II-JS1-140-25	140	25	1450	30	125×100
157	125UHB-ZK-II-JS1-140-30	140	30	1450	30	125×100
158	125UHB-ZK-M-JS1-100-50	100	50	1450	37	125×100
159	125UHB-ZK-M-JS1-100-60	100	60	1450	45	125×100
160	125UHB-ZK-M-JS1-120-50	120	50	1450	45	125×100
161	125UHB-ZK-M-JS1-120-60	120	60	1450	55	125×100
162	125UHB-ZK-M-JS1-140-40	140	40	1450	37	125×100
163	125UHB-ZK-M-JS1-140-50	140	50	1450	45	125×100
164	125UHB-ZK-M-JS1-160-40	160	40	1450	45	125×100
165	125UHB-ZK-M-JS1-160-50	160	50	1450	55	125×100
166	125UHB-ZK-M-JS1-180-40	180	40	1450	55	125×100
167	150UHB-ZK-JS1-120-26	120	26	1450	18.5	150×125
168	150UHB-ZK-JS1-120-35	120	35	1450	30	150×125
169	150UHB-ZK-JS1-130-30	130	30	1450	22	150×125
170	150UHB-ZK-JS1-130-38	130	38	1450	30	150×125
171	150UHB-ZK-JS1-135-24	135	24	1450	22	150×125
172	150UHB-ZK-JS1-135-32	135	32	1450	30	150×125
173	150UHB-ZK-JS1-150-28	150	28	1450	30	150×125
174	150UHB-ZK-JS1-150-36	150	36	1450	30	150×125
175	150UHB-ZK-JS1-155-22	155	22	1450	22	150×125
176	150UHB-ZK-JS1-155-29	155	29	1450	30	150×125
177	150UHB-ZK-JS1-165-33	165	33	1450	30	150×125
178	150UHB-ZK-JS1-175-25	175	25	1450	30	150×125
179	150UHB-ZK-JS1-200-26	200	26	1450	30	150×125
180	150UHB-ZK-JS1-200-35	200	35	1450	45	150×125
181	150UHB-ZK-JS1-210-39	210	39	1450	45	150×125
182	150UHB-ZK-JS1-220-30	220	30	1450	37	150×125
183	150UHB-ZK-JS1-230-24	230	24	1450	30	150×125
184	150UHB-ZK-JS1-230-32	230	32	1450	45	150×125
185	150UHB-ZK-JS1-250-28	250	28	1450	37	150×125
186	150UHB-ZK-JS1-250-30	250	30	1450	45	150×125
187	150UHB-ZK-JS1-250-36	250	36	1450	55	150×125
188	150UHB-ZK-JS1-265-21	265	21	1450	37	150×125
189	150UHB-ZK-JS1-280-33	280	33	1450	55	150×125
190	150UHB-ZK-JS1-285-25	285	25	1450	37	150×125
191	150UHB-ZK-AH-JS1-160-59	160	59	1450	55	150×125
192	150UHB-ZK-AH-JS1-175-63	175	63	1450	75	150×125
193	150UHB-ZK-AH-JS1-180-56	180	56	1450	55	150×125
194	150UHB-ZK-AH-JS1-195-54	195	54	1450	75	150×125
195	150UHB-ZK-AH-JS1-200-60	200	60	1450	75	150×125
196	150UHB-ZK-AH-JS1-215-57	215	57	1450	75	150×125
197	200UHB-ZK-JS1-280-20	280	20	1450	30	200×150
198	200UHB-ZK-JS1-290-27	290	27	1450	45	200×150
199	200UHB-ZK-JS1-290-34	290	34	1450	55	200×150
200	200UHB-ZK-JS1-300-22	300	22	1450	37	200×150
201	200UHB-ZK-JS1-310-30	310	30	1450	55	200×150
202	200UHB-ZK-JS1-310-38	310	38	1450	75	200×150
203	200UHB-ZK-JS1-330-18	330	18	1450	30	200×150
204	200UHB-ZK-JS1-330-25	330	25	1450	45	200×150
205	200UHB-ZK-JS1-330-32	330	32	1450	55	200×150
206	200UHB-ZK-JS1-350-20	350	20	1450	37	200×150
207	200UHB-ZK-JS1-350-28	350	28	1450	55	200×150
208	200UHB-ZK-JS1-350-36	350	36	1450	75	200×150
209	200UHB-ZK-JS1-370-30	370	30	1450	75	200×150
210	200UHB-ZK-JS1-375-23	375	23	1450	45	200×150
211	200UHB-ZK-JS1-380-16	380	16	1450	37	200×150
213	200UHB-ZK-JS1-385-34	385	34	1450	75	200×150
214	200UHB-ZK-JS1-400-18	400	18	1450	45	200×150
215	200UHB-ZK-AH-JS1-290-58	290	58	1450	90	200×150
216	200UHB-ZK-AH-JS1-300-65	300	65	1450	110	200×150
217	200UHB-ZK-AH-JS1-320-55	320	55	1450	110	200×150
218	200UHB-ZK-AH-JS1-350-60	350	60	1450	110	200×150
219	200UHB-ZK-AH-JS1-360-50	360	50	1450	110	200×150
220	200UHB-ZK-AH-JS1-400-53	400	53	1450	110	200×150
221	250UHB-ZK-JS1-L-400-19	400	19	1450	45	250×200
222	250UHB-ZK-JS1-L-400-27	400	27	1450	75	250×200
223	250UHB-ZK-JS1-L-410-34	410	34	1450	75	250×200
224	250UHB-ZK-JS1-L-420-22	420	22	1450	55	250×200
225	250UHB-ZK-JS1-L-440-30	440	30	1450	75	250×200
226	250UHB-ZK-JS1-L-460-17	460	17	1450	45	250×200
227	250UHB-ZK-JS1-L-460-25	460	25	1450	75	250×200
228	250UHB-ZK-JS1-L-460-32	460	32	1450	75	250×200
229	250UHB-ZK-DL-JS1-400-35	400	35	1450	75	250×200
230	250UHB-ZK-DL-JS1-450-33	450	33	1450	75	250×200
231	250UHB-ZK-DL-JS1-500-30	500	30	1450	75	250×200
232	250UHB-ZK-DL-JS1-520-25	520	25	1450	75	250×200
233	250UHB-ZK-DL-JS1-550-28	550	28	1450	75	250×200
234	250UHB-ZK-DL-JS1-560-22	560	22	1450	75	250×200
235	250UHB-ZK-DL-JS1-600-20	600	20	1450	75	250×200
236	250UHB-ZK-JS1-480-19.5	480	19.5	1450	45	250×200
237	250UHB-ZK-JS1-480-23.5	480	23.5	1450	55	250×200
238	250UHB-ZK-JS1-500-22	500	22	1450	55	250×200
239	250UHB-ZK-JS1-500-34	500	34	1450	90	250×200
240	250UHB-ZK-JS1-500-43	500	43	1450	110	250×200
241	250UHB-ZK-JS1-520-27.5	520	27.5	1450	75	250×200
242	250UHB-ZK-JS1-520-39	520	39	1450	90	250×200
243	250UHB-ZK-JS1-520-49	520	49	1450	132	250×200
244	250UHB-ZK-JS1-550-18	550	18	1450	45	250×200
245	250UHB-ZK-JS1-550-22	550	22	1450	55	250×200
246	250UHB-ZK-JS1-560-32	560	32	1450	90	250×200
247	250UHB-ZK-JS1-565-40	565	40	1450	110	250×200
248	250UHB-ZK-JS1-600-20	600	20	1450	55	250×200
249	250UHB-ZK-JS1-600-26	600	26	1450	75	250×200
250	250UHB-ZK-JS1-600-32	600	32	1450	90	250×200
251	250UHB-ZK-JS1-600-34	600	34	1450	90	250×200
252	250UHB-ZK-JS1-600-36	600	36	1450	110	250×200
253	250UHB-ZK-JS1-600-45	600	45	1450	132	250×200
254	250UHB-ZK-JS1-620-16	620	16	1450	55	250×200
255	250UHB-ZK-JS1-620-30	620	30	1450	90	250×200
256	250UHB-ZK-JS1-620-36	620	36	1450	110	250×200
257	250UHB-ZK-JS1-660-42	660	42	1450	132	250×200
258	250UHB-ZK-JS1-670-30	670	30	1450	110	250×200
259	250UHB-ZK-JS1-670-34	670	34	1450	110	250×200
260	250UHB-ZK-JS1-680-23	680	23	1450	75	250×200
261	250UHB-ZK-JS1-700-18	700	18	1450	75	250×200
262	250UHB-ZK-JS1-700-32	700	32	1450	110	250×200
263	250UHB-ZK-JS1-720-28	720	28	1450	110	250×200
264	250UHB-ZK-JS1-800-28	800	28	1450	110	250×200
265	300UHB-ZK-JS1-L-550-55	550	55	1450	160	300×250
266	300UHB-ZK-JS1-L-625-20	625	20	1450	75	300×250
267	300UHB-ZK-JS1-L-650-48	650	48	1450	160	300×250
268	300UHB-ZK-JS1-L-650-53	650	53	1450	160	300×250
269	300UHB-ZK-JS1-L-680-21.5	680	21.5	1450	75	300×250
270	300UHB-ZK-JS1-L-700-46	700	46	1450	160	300×250
271	300UHB-ZK-JS1-L-750-18	750	18	1450	75	300×250
272	300UHB-ZK-JS1-L-750-50	750	50	1450	185	300×250
273	300UHB-ZK-JS1-L-780-40	780	40	1450	160	300×250
274	300UHB-ZK-JS1-L-800-20	800	20	1450	75	300×250
275	300UHB-ZK-JS1-L-800-23.5	800	23.5	1450	90	300×250
276	300UHB-ZK-JS1-L-800-32	800	32	1450	132	300×250
277	300UHB-ZK-JS1-L-820-45	820	45	1450	185	300×250
278	300UHB-ZK-JS1-L-840-16	840	16	1450	75	300×250
279	300UHB-ZK-JS1-L-880-18.5	880	18.5	1450	75	300×250
280	300UHB-ZK-JS1-L-880-28	880	28	1450	110	300×250
281	300UHB-ZK-DL-JS1-800-38	800	38	1450	160	300×250
282	300UHB-ZK-DL-JS1-900-35	900	35	1450	160	300×250
283	300UHB-ZK-DL-JS1-900-38	900	38	1450	160	300×250
284	300UHB-ZK-DL-JS1-1000-32	1000	32	1450	160	300×250
285	300UHB-ZK-DL-JS1-1100-30	1100	30	1450	160	300×250
286	300UHB-ZK-DL-JS1-1100-32	1100	32	1450	160	300×250
287	300UHB-ZK-DL-JS1-1200-28	1200	28	1450	160	300×250
288	300UHB-ZK-DL-JS1-1300-28	1300	28	1450	185	300×250
289	300UHB-ZK-JS1-940-19	940	19	980	90	300×250
290	300UHB-ZK-JS1-960-26	960	26	980	132	300×250
291	300UHB-ZK-JS1-980-34	980	34	980	160	300×250
292	300UHB-ZK-JS1-1020-22	1020	22	980	110	300×250
293	300UHB-ZK-JS1-1050-30	1050	30	980	160	300×250
294	300UHB-ZK-JS1-1100-17	1100	17	980	90	300×250
295	300UHB-ZK-JS1-1100-24	1100	24	980	132	300×250
297	300UHB-ZK-JS1-1180-16	1180	16	980	90	300×250
298	300UHB-ZK-JS1-1180-30	1180	30	980	185	300×250
299	300UHB-ZK-JS1-1200-20	1200	20	980	110	300×250
300	300UHB-ZK-JS1-1200-22	1200	22	980	132	300×250
301	300UHB-ZK-JS1-1200-28	1200	28	980	160	300×250
302	300UHB-ZK-JS1-1300-26	1300	26	980	160	300×250
303	300UHB-ZK-JS1-1340-18	1340	18	980	110	300×250

▲ 注：表中配套电机功率按清水的配置，泵的配套电机应为轴功率×介质比重。

七. 启动、运行、维护及拆装程序说明

　　7.1 启动、运行及维护

　　7.1.1 运行前的检查
　　试运行前应先用手盘动联轴器或轴，检查转向是否正确，运转是否灵活，如盘不动或有异常声音，应及时检查，检查时先从外部用手检查联轴器是否水平，从轴承座上的油镜孔处查看润滑油的位置是否在油镜的中心线附近(太多应放掉一些，太少应加上一些),边检查边盘动，如果问题依然存在，就要拆泵检查，(拆泵时请参照本说明书上的结构简图和拆装程序)清理异物，并和本公司联系协商解决方法。

　　7.1.2 开车步骤
　　a.将泵内灌满液体
　　b.及时打开进口阀门(如进口阀门为单向止回阀，就不需要人工操作)
　　c.接通电源
　　d.再打开出口阀门

　　7.1.3 运行
　　运行中如有异常声音，或有电机发热等不正常情况出现时，也应停机检查，检查方法和步骤同7.1.1。

　　7.1.4 停机
　　a.先关闭出口处阀门
　　b.切断电源，并及时关闭进口处阀门；(如进口阀门为单向止回阀，就不需要人工操作)。

　　7.1.5 维护
　　a.轴承座内的润滑油应定期更换，正常情况六个月更换一次。
　　b.寒冷季节，停泵后若有结冰现象，应先接通密封处冷却水，必要时可加热水进去解冻，之后用手盘动联轴器，直到运转灵活，再按照启动步骤开车。
　　c.有冷却水装置的泵，开车前应先接通冷却水，泵正常运行时，可继续接通，若条件不允许也可停掉，冷却水的压力控制在0.05MPa以下，自来水即可；
　　d.泵在关闭出口阀门时的运行称为闭压运行状态，全塑泵或衬塑泵的闭压运行时间应尽可能减短，常温介质以不超过5分种为限，高温介质不要超过2分种；
　　e.泵不能承受进出口管道的重量，进口管路越短越好，泵出口到阀门处的垂直高度应尽可能短；
　　f.保持电机上没有水迹，防止电机受潮。

　　7.2 拆装程序

　　泵的拆装顺序：(参照泵的结构简图)
　　a.拆下前后保险板上的固定螺栓12与23,依次卸下前后保险板13与22，出口哈夫15，出口活套法兰14。
　　b.拆下前后盖板上的连接螺栓1，可整体卸下泵壳2及前盖板3。
　　c.拆下锁紧螺母8，锁紧螺母L垫7，防转螺母9，华司10之后，可卸下叶轮11,并依次取下叶轮垫17，叶轮调节圈16，前轴套25和前轴套垫27。
　　d.松开密封盒后的压盖螺丝34（不必旋下）。
　　e.拆下轴座与后盖板间的连接螺丝，即可整体卸下后泵盖20，后盖板21，进口三通接管24和密封盒部分。
　　f.旋下压盖螺丝34，依次可卸下密封盒压盖36，K型密封圈32，O型圈35，水封环33即可。

　　安装顺序与拆卸顺序相反，需要注意的是：
　　a.将叶轮拼帽拼紧后，检查一下叶轮与泵体之间的间隙，此间隙要求在2mm左右。
　　b.安装好泵盖后，检查一下泵盖与叶轮之间的间隙(从出口处往里看),此间隙应保证在2mm左右，高温介质用泵，此间隙要求在3mm左右。
　　c.叶轮与泵体之间的间隙达不到要求的，可通过增减叶轮与轴套之间的垫片来进行调整。
　　d.泵盖与叶轮之间的间隙达不到要求的，可通过增减泵体与泵盖之间的垫片来进行调整。

八. 几种常见的槽位泵的适用性及其它安装注意事项

　　其它安装注意事项：
　　1、泵的吸入口要安装阀门，以方便维修，但不适宜安装隔膜阀、管截阀等在负压状态下有自闭特性的阀门，以防止堵塞吸入口；
　　2、吸入口管道应比泵吸入口的通径配大一个等级，目的在于保证吸入口流体畅通，防止吸入口流体不畅时，造成泵吸入部位负压过度，进而造成密封部位有空气进入泵内，再进而造成泵机失压空运行，再进而损坏泵叶轮；
　　3、在输送有固体含量物料的料浆时，泵出口原则不提倡装止回阀，以防止停车后出现管道内沉积物堵塞泵出口，如果用户因工艺需要，已装出口止回阀,则需要在出口止回阀的上方安装三通，设计好停车旁路冲洗系统，在停车后进行冲洗管路里的沉积物，以保证管路畅通。

32×25

2900

1450

150×125
